Prise de vue aérienne (drone)↑

• Présentation :

• Une agence de vente de biens immobiliers, spécialisée dans les propriétés de grand  standing, souhaite utiliser un drone de prise de vue aérienne. Les clichés ainsi obtenus seront transmis aux clients éventuels ou permettront de rédiger une annonce.
•
•
  Nombre d'étudiants sur le projet : 4/5

• Langage(s) de programmation : Qt/C++, Java, PHP5, Javascript

• Environnement de développement : QtCreator sous © Linux, Eclipse

• Technologies mises en oeuvre : Wifi, commandes AT, manette/joystick (SDL), vidéo, Android, socket (TCP/UDP), web, sqlite, UML, ...

• Objectifs :

•
• Le système doit prendre des vues aériennes dans le but de communiquer commercialement avec des acheteurs :

• - Stocker les informations concernant le client et le bien à vendre,

• - Piloter le drone en mode manuel (l'agent dirige l'appareil),

• - Contrôler par vidéo le bon positionnement,

• - Récupérer, dans le flux vidéo transmis, les images souhaitées,

• - Générer une annonce à partir des images ou vidéos récupérées,

• - Envoyer l'annonce par email au client, faisant office de confirmation.


• Description (partielle) :

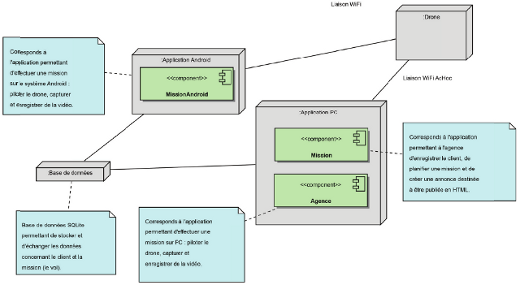

• Sous-systèmes :

  Le projet a été divisé en 3 systèmes :
  - Système Agence : destiné à l'agence, il a pour but de stocker les données du client (adresse personnelle, adresse du bien à vendre, etc.), de planifier un vol, de sélectionner les photos et les vidéos provenant de la prise de vue, et de générer un email et une annonce avec ces informations.

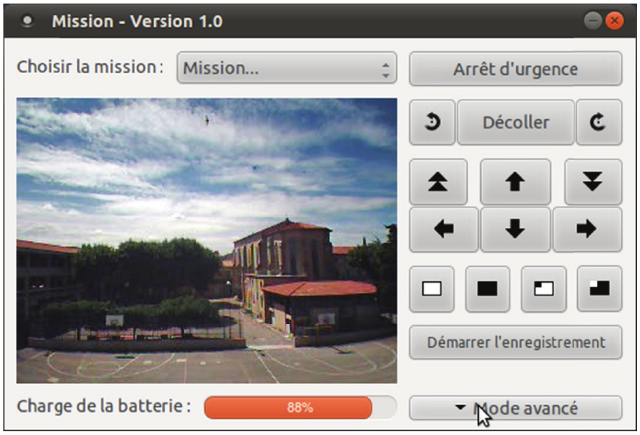

  - Système Mission : sur un PC portable, destiné à l'agent immobilier lui permettant d'effectuer une prise de vue aérienne.

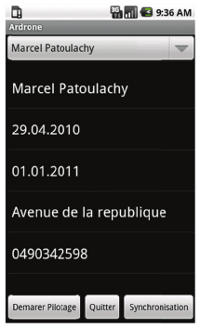

  - Système Mission Android : sur une tablette tactile sous Android, destiné à l'agent immobilier lui permettant d'effectuer une prise de vue aérienne.
•

• AR Drone :

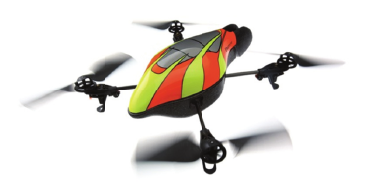

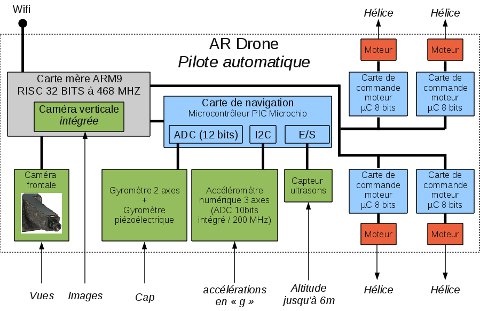

  L'AR.Drone est un hélicoptère quadri‐rotor. Il dispose d'équipements de haute technologie tels qu'une caméra frontale pour le pilotage, une seconde verticale pour la stabilisation, un accéléromètre trois axes, deux gyroscopes, deux émetteurs récepteurs à ultrasons permettant de calculer l'altitude, de nombreux capteurs ainsi qu'un ordinateur embarqué fonctionnant sur un noyau Linux. L'AR.Drone a la capacité de se déplacer dans les 3 dimensions de l'espace et de pivoter sur lui‐même. Grâce à ses nombreux capteurs, l'AR.Drone vole de façon stationnaire jusqu'à 6 mètres de hauteur. Et puisque l'altitude à laquelle l'AR.Drone peut voler dépend uniquement de la portée du WiFi, il est possible de le piloter jusqu’à 50 mètres de haut. Il a une autonomie d'environ 12 minutes, pour une durée de recharge d'1h30.

• Communication :

  La communication entre un ordinateur et le drone s'effectue par WiFi en mode AdHoc. Les communications s'effectuent par l'utilisation des protocoles UDP et TCP :
  - port 5556 UDP : commandes AT, pour la navigation, pour les configurations et pour les flux vidéo.
  - port 5555 UDP : pour la réception du flux vidéo
  - port 5554 UDP : pour la réception des données de navigation
  - port 5559 TCP : pour le transfert de données sensibles telles que les mises à jour du firmware
•

• Vidéo :

  Le système dispose de deux caméras :
  ‐ La caméra verticale/ventrale : sa fréquence est de 60 images par seconde et sa résolution de 176*144 pixels (standard QCIF). Les données de cette caméra couplées à celle des capteurs de la carte de navigation permettent de stabiliser l'AR.Drone.
  - La caméra frontale : la vidéo de la caméra frontale est acquise en VGA (640×480 pixels) puis compressée en QVGA (320×240 pixels) à l'aide d'un codec MJPEG. Le flux vidéo est diffusé par WIFI. Caméra à objectif grand angle de 93°, capteur CMOS, Fréquence vidéo : 15 fps
  Le système intégré utilise un format vidéo propriétaire basé sur une version simplifiée du format H.263 UVLC (Universal Variable Length Code). Les images sont encodées dans le format YCbCr 4:2:0 avec des valeurs 8 bits. L'enregistrement du flux vidéo se fera en MP4.

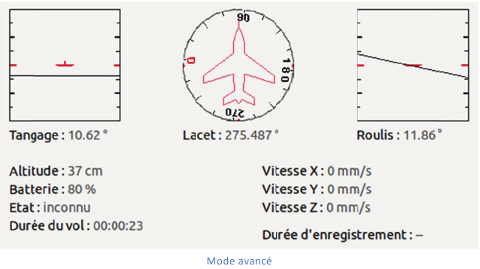

• IHM (Afficher les informations du vol) :

  L'IHM doit permettre à l'agent ou à un technicien de visualiser en temps réel certaines informations concernant le vol. Ces informations n'étant pas indispensables à la réalisation du vol, elles seront affichées dans un « mode avancé » de façon à ne pas surcharger l'IHM. Les informations affichées seront : le niveau de charge de la batterie, la durée du vol en cours, le tangage, le roulis, le lacet, l'accélération sur l'axe X, l'accélération sur l'axe Y, l'accélération sur l'axe Z, l'altitude de vol, l'orientation du drone par rapport au nord ainsi que la durée de l'enregistrement vidéo.

• Ressources :

• CahierDesCharges-2011.pdf
• DossierEtudiants-2011.pdf
• ManuelUtilisateur-2011.pdf
• vidéo
