Référence de la classe Communication

La classe Communication permet de communiquer avec le port série. Plus de détails...

#include <Communication.h>

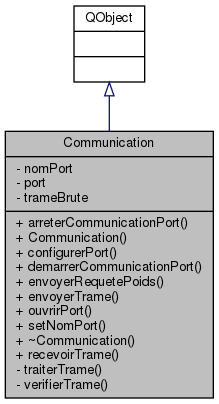

Graphe de collaboration de Communication:

Connecteurs publics
void	recevoirTrame ()
	Définition de la méthode recevoirTrame. Plus de détails...

Signaux
void	envoieTrameEtat (QString trame)
void	envoieTrameOuverture (QString trame)
void	envoieTramePoids (QString trame)

Fonctions membres publiques
void	arreterCommunicationPort ()
	Définition de la méthode arreterCommunicationPort. Plus de détails...
	Communication (QObject *parent=nullptr)
	Constructeur de la classe Communication. Plus de détails...
void	configurerPort ()
	Définition de la méthode configurerPort. Plus de détails...
void	demarrerCommunicationPort ()
	Définition de la méthode demarrerCommunicationPort. Plus de détails...
void	envoyerRequetePoids (QString numeroCasier=0)
	Définition de la méthode envoyerRequetePoids. Plus de détails...
void	envoyerTrame (QString trame)
	Définition de la méthode envoyerTrame. Plus de détails...
void	ouvrirPort ()
	Définition de la métohde ouvrirPort. Plus de détails...
void	setNomPort (QString nouveauPortSerie)
	Définition de la méthode setNomPort. Plus de détails...
	~Communication ()
	Destructeur de la classe Communication. Plus de détails...

Fonctions membres privées
void	traiterTrame (QString trame)
	Définition de la méthode TraiterTrame. Plus de détails...
bool	verifierTrame (QString trame)
	Définition de la méthode verifierTrame. Plus de détails...

Attributs privés
QString	nomPort
	Variable qui contient le nom du port serie. Plus de détails...
QSerialPort *	port
	Variable pointeur sur le port. Plus de détails...
QString	trameBrute
	Variable qui contient la trame brute. Plus de détails...

Description détaillée

La classe Communication permet de communiquer avec le port série.

Auteur

Tranchat Joffrey

Legger Pierre-Antoine

Version

1.0

Date

jeudi 12 Mars 2020

Définition à la ligne 46 du fichier Communication.h.

Documentation des constructeurs et destructeur

Communication()

Communication::Communication

(

QObject *

parent = nullptr

)

Constructeur de la classe Communication.

initialise un objet Communication

Paramètres

parent

Définition à la ligne 23 du fichier Communication.cpp.

                                            : QObject(parent), port(new QSerialPort(this)), trameBrute("\0"), nomPort(SERIAL_PORT_NAME)
{
    qDebug() << Q_FUNC_INFO;
}

~Communication()

Communication::~Communication

(

)

Destructeur de la classe Communication.

Détruit uun objet Communication et ferme le port série

Définition à la ligne 32 du fichier Communication.cpp.

Références port.

{
    port->close();
    qDebug() << Q_FUNC_INFO;
}

Documentation des fonctions membres

arreterCommunicationPort()

void Communication::arreterCommunicationPort

(

)

Définition de la méthode arreterCommunicationPort.

Méthode qui ferme le port série

Définition à la ligne 53 du fichier Communication.cpp.

Références port.

{
    qDebug() << Q_FUNC_INFO;
    port->close();
}

configurerPort()

void Communication::configurerPort

(

)

Définition de la méthode configurerPort.

Méthode qui configure le port serie par défaut

Définition à la ligne 63 du fichier Communication.cpp.

Références nomPort, et port.

Référencé par demarrerCommunicationPort().

{
    qDebug() << Q_FUNC_INFO;
    port->setPortName(nomPort);
    port->setBaudRate(QSerialPort::Baud9600);
    port->setDataBits(QSerialPort::Data8);
    port->setParity(QSerialPort::NoParity);
    port->setStopBits(QSerialPort::OneStop);
    port->setFlowControl(QSerialPort::NoFlowControl);
}

demarrerCommunicationPort()

void Communication::demarrerCommunicationPort

(

)

Définition de la méthode demarrerCommunicationPort.

Méthode qui démarre la configuration du port serie et ouvre le port serie

Définition à la ligne 42 du fichier Communication.cpp.

Références configurerPort(), et ouvrirPort().

Référencé par Supervision::Supervision().

{
    qDebug() << Q_FUNC_INFO;
    configurerPort();
    ouvrirPort();
}

envoieTrameEtat

void Communication::envoieTrameEtat ( QString  trame )

signal

Référencé par traiterTrame().

envoieTrameOuverture

void Communication::envoieTrameOuverture ( QString  trame )

signal

Référencé par traiterTrame().

envoieTramePoids

void Communication::envoieTramePoids ( QString  trame )

signal

Référencé par traiterTrame().

envoyerRequetePoids()

void Communication::envoyerRequetePoids

(

QString

numeroCasier = 0

)

Définition de la méthode envoyerRequetePoids.

Méthode qui permet d'envoyer une requête pour peser un casier

Paramètres

numeroCasier

Définition à la ligne 179 du fichier Communication.cpp.

Références envoyerTrame().

Référencé par Supervision::Supervision().

{
    QString trame = "CASIERS;3;" + numeroCasier + ";\r\n";
    envoyerTrame(trame);
}

envoyerTrame()

void Communication::envoyerTrame

(

QString

trame

)

Définition de la méthode envoyerTrame.

Méthode qui permet d'envoyer une trame via le port série

Paramètres

trame

Définition à la ligne 107 du fichier Communication.cpp.

Références port.

Référencé par envoyerRequetePoids().

{
    if (port->isOpen())
    {
       port->write(trame.toLatin1());
    }
}

ouvrirPort()

void Communication::ouvrirPort

(

)

Définition de la métohde ouvrirPort.

Méthode qui ouvre le port serie en lecture et écriture

Définition à la ligne 78 du fichier Communication.cpp.

Références nomPort, port, et recevoirTrame().

Référencé par demarrerCommunicationPort().

{
    if (port->open(QIODevice::ReadWrite))
    {
        qDebug() << Q_FUNC_INFO << "connecté au port" << nomPort;
        connect(port, SIGNAL(readyRead()), this, SLOT(recevoirTrame()));
    }
    else
    {
        qDebug() << Q_FUNC_INFO << "erreur ouverture du port" << port->error();
    }
}

recevoirTrame

void Communication::recevoirTrame ( )

slot

Définition de la méthode recevoirTrame.

Méthode qui permet de recevoir une trame via le port série

Définition à la ligne 119 du fichier Communication.cpp.

Références port, traiterTrame(), trameBrute, et verifierTrame().

Référencé par ouvrirPort().

{
    trameBrute = "\0";

    while (port->waitForReadyRead(500))
    {
        trameBrute.append(port->readAll());
    }

    if(verifierTrame(trameBrute))
        traiterTrame(trameBrute);
}

setNomPort()

void Communication::setNomPort

(

QString

nouveauPortSerie

)

Définition de la méthode setNomPort.

Méthode qui permet de définir le nom du port série à utiliser

Paramètres

nouveauPortSerie

Définition à la ligne 96 du fichier Communication.cpp.

Références nomPort.

{
    nomPort = nouveauPortSerie;
    qDebug() << Q_FUNC_INFO << nomPort;
}

traiterTrame()

void Communication::traiterTrame ( QString  trame )

private

Définition de la méthode TraiterTrame.

Méthode qui signale le type de trame reçue

Paramètres

trame

Définition à la ligne 158 du fichier Communication.cpp.

Références DELIMITEUR_CHAMP, EN_TETE, envoieTrameEtat(), envoieTrameOuverture(), envoieTramePoids(), TRAME_ETAT, TRAME_OUVERTURE, et TRAME_POIDS.

Référencé par recevoirTrame().

{
    if(trame.startsWith(EN_TETE + DELIMITEUR_CHAMP + TRAME_OUVERTURE + DELIMITEUR_CHAMP))
    {
        emit envoieTrameOuverture(trame);
    }
    else if(trame.startsWith(EN_TETE + DELIMITEUR_CHAMP + TRAME_ETAT + DELIMITEUR_CHAMP))
    {
        emit envoieTrameEtat(trame);
    }
    else if(trame.startsWith(EN_TETE + DELIMITEUR_CHAMP + TRAME_POIDS + DELIMITEUR_CHAMP))
    {
        emit envoieTramePoids(trame);
    }
}

verifierTrame()

bool Communication::verifierTrame ( QString  trame )

private

Définition de la méthode verifierTrame.

Méthode qui vérifie si la trame respecte le protocole

Paramètres

trame

Renvoie

un booleen qui indique si la trame est correct ou nom

Définition à la ligne 138 du fichier Communication.cpp.

Références DELIMITEUR_FIN, et EN_TETE.

Référencé par recevoirTrame().

{
    qDebug() << Q_FUNC_INFO << trame;
    if(!trame.startsWith(EN_TETE))
    {
        return false;
    }
    if(!trame.endsWith(DELIMITEUR_FIN))
    {
        return false;
    }

    return true;
}

Documentation des données membres

nomPort

QString Communication::nomPort

private

Variable qui contient le nom du port serie.

Définition à la ligne 69 du fichier Communication.h.

Référencé par configurerPort(), ouvrirPort(), et setNomPort().

port

QSerialPort* Communication::port

private

Variable pointeur sur le port.

Définition à la ligne 67 du fichier Communication.h.

Référencé par arreterCommunicationPort(), configurerPort(), envoyerTrame(), ouvrirPort(), recevoirTrame(), et ~Communication().

trameBrute

QString Communication::trameBrute

private

Variable qui contient la trame brute.

Définition à la ligne 68 du fichier Communication.h.

Référencé par recevoirTrame().

---

La documentation de cette classe a été générée à partir des fichiers suivants :

• Communication.h
• Communication.cpp
